La publication de cette image par des tiers est soumise à l’autorisation de l’auteur.

Technique de réalisation/Apport scientifique :

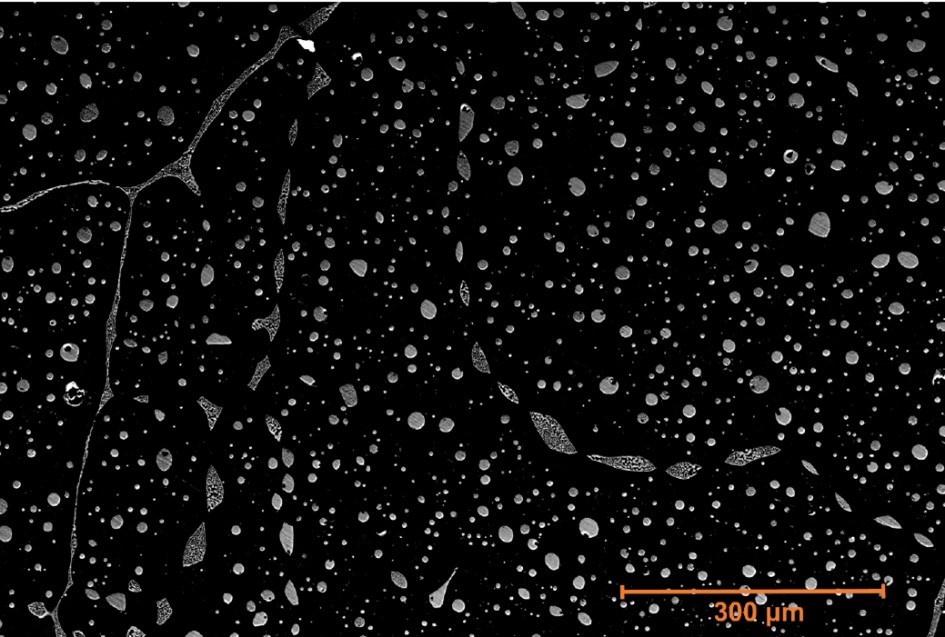

Cette image présente la microstructure d’un alliage Al-10% wt. Cu après un traitement thermique de 25 minutes à 560 °C, au-dessus de la température eutectique, dans le domaine semi-solide. Ce traitement favorise la fragmentation et la globularisation du réseau eutectique interconnecté d’Al-Al₂Cu dans la matrice d’aluminium, ce qui contribue à réduire les concentrations locales de contraintes et à limiter les zones fragiles associées aux particules allongées. Toutefois, la globularisation reste incomplète : certaines particules résiduelles subsistent encore sous forme allongée ou partiellement connectée.

Descriptif technique :

Image réalisée en microscopie électronique à balayage (MEB), mode électrons secondaires, avec un grossissement de × 120.

Provenance : Plateforme d’Ingénierie des Matériaux et des Surfaces (PIMS) – École Centrale de Lille Laboratoire LaMcube, UMR 9013.
